איך אפשר לייצר קיר קשתי בשיפוע ב-Revit?

כולנו מכירים את הבעיה כאשר אנחנו ממדלים  קיר קשתי ,פקודת עריכת הקיר לא פעילה.

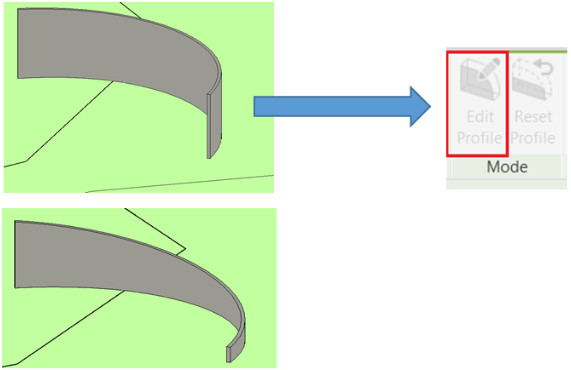

כלומר לא נתן לבצע עריכה של צורת הקיר  כמו בקיר ישר שהפקודה Edit Profile פעילה רק על קירות ישירים הוא פעיל. (ראה תמונה לדוגמה)

מה אפשר לעשות במצב שאנחנו רוצים לבצע עריכה של קיר קשתי שיורד בשיפוע אחיד כמו בתמונה פה?

פה בטיפ נלמד טריק שיאפשר לנו לעקוף את הבעיה

פתרון:

הפתרון הוא יצירת מסה שנהפוך אותה לVoudi ובעזרתה ניצור את השיפוע על הקיר

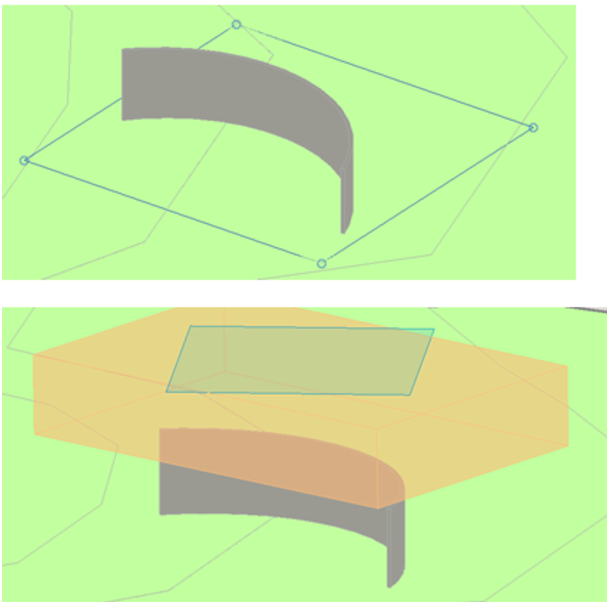

1. יצירת המסה כצורה פשוט כמו ריבוע או מלבן שמכסה את הקיר. פקודת יצירת מסה נמצא בלשנות Massing & Site פקודת In Plase Mass


2. מעבר למבט תלת ממד צד כדי לסדר את הקובייה שנוצרה לנו והפיכת המסה ל Voide

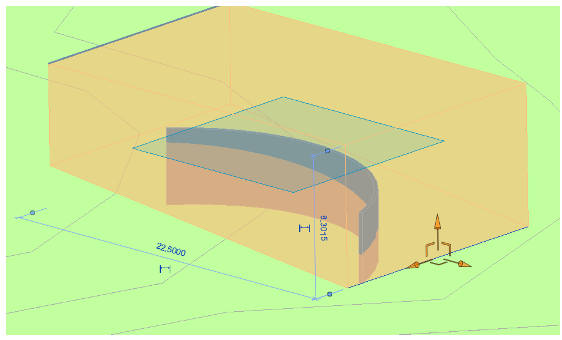

3. תפיסה של אחד הצלעות מהקובייה נותן לנו חצי משיכה וכך נוכל ליצור את השיפוע על הקיר ברגע שהוא חותך את הקיר (ראה דוגמה בתמונה למטה)

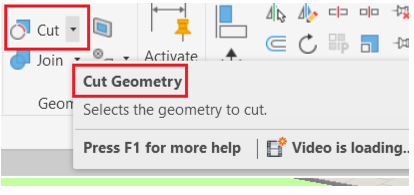

4. חיתוך הקיר עם הקובייה בעזרת הפקודה Cut Geometry

5. סיום הפקודה ב Finish Mass וזהו סיימנו אפשר לראות את התוצאה שנוצרה לנו בקיר


תוצאה:

חשוב לציין שנתן לערוך את המסה לצורה שונה מקובייה ולהוסיף לו קווים נוספים כך שאפשר ליצור מגוון של שיפועים על הקיר.
