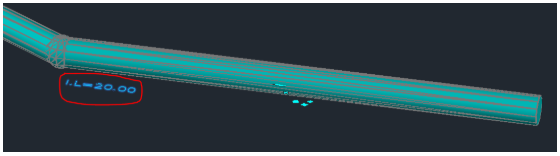

שינוי גובה קצה הצינור

כאשר אנו מתכננים מערכת צינורות, ישנם מקרים שבהם נרצה לבצע שינויים תכנוניים

כמו למשל שינוי בגובה של קצה הצינור.

תהליך עבודה

ישנם 3 דרכים עיקריות לשינוי הגובה בקצוות הצינור

דרך מהירה שנעשית על ידי שינוי בחלון ה-PROPRTIES או שימוש ב-PROJECT EXPLORER

וגם על ידי שינוי ב-Pipe Properties.

סדר פעולות

דרך ראשונה

זוהי הדרך הכי מהירה והיא מתבצעת על ידי שינוי בחלון ה-properties

החיסרון בשיטה  הזו היא שניתן לשנות רק את הגובה לפי ה- Invert Level (I.L)

דרך שניה

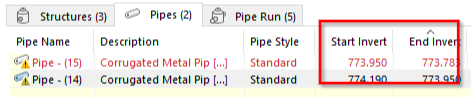

בדרך זו נשנה את הגובה על ידי שימוש ב- Project Explorer

גם בשיטה זו החיסרון הוא שניתן לשנות רק את הגובה לפי ה- Invert Level (I.L)

דרך שלישית

אופציה זו היא הכי "מסורבלת" אבל באופציה זו ניתן לשנות I.L / C.L / T.L

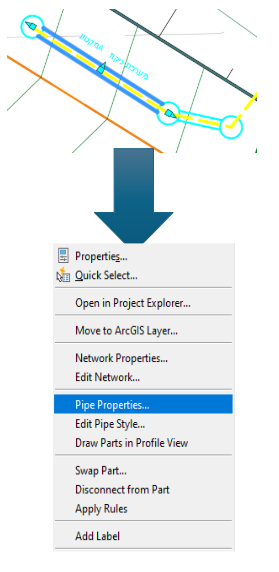

נבחר את הצינור המבוקש ואז לחצן ימני על העכבר ובחירת הפקודה

Pipe Properties

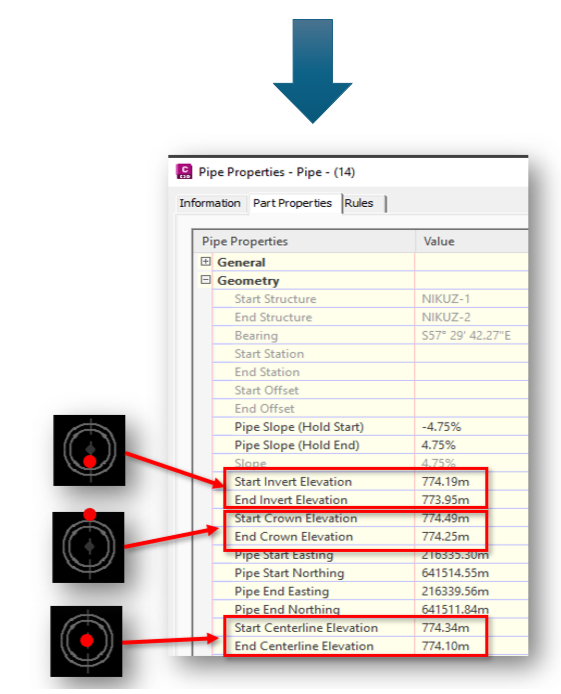

ניתן לראות בחלון את האופציות של שינוי גובה הצינור לפי:

T.L    Top Level

I.L    Invert Level

C.L   Center Level
