גמרים בקירות Revit

החל מגרסת REVIT 2026 הוספת גמרים לקירות נהייתה הרבה יותר פשוטה.

עד כה, הוספת גמר לקיר היה מתבצע באחת משתי דרכים:

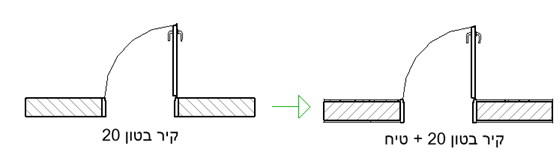

החלפת טיפוס הקיר לטיפוס שיש בו שכבה עם גמר – פעולה מסוכנת שכן יש לשים לב שאיננו בטעות גורמים להזזת בטון/בלוק הקיר!

דוגמה בה לא דייקו במיקום בטון/בלוק באמצעות Location Line:

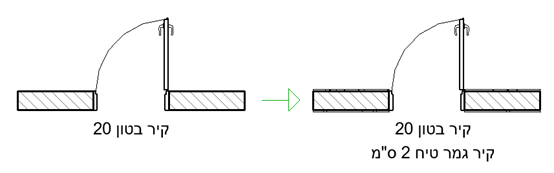

שרטוט ידני של קיר גמר בצמוד לקיר קיים – פעולה מורכבת הדורשת לבצע חיבור JOIN ידני בין כל קיר וקיר (כדי לוודא שחיתוך פתחים מתבצע בקיר הגמר), וכן שתזוזת קיר בטון/בלוק עתידי ישפיע על הזזת קיר הגמר גם כן.

דוגמה בה לא בוצע JOIN בין קירות ולכן אין חיתוך אוטומטי בפתח בעת מידול קיר גמר:

דוגמה להזזת קיר הבטון וקירות הגמר לא זזו איתו:

החל מגרסת Revit 2026, ניתן להיעזר באפשרות החיבור והנעילה האוטומטי Auto Join & Lock בעת מידול קירות גמר. אפשרות זו מביאה לכך שפתח שנוצר בקיר הבטון/בלוק יתעדכן בחיתוך דרך קיר הגמר מעצמו. בנוסף, בעת הזזת הקיר, קירות הגמר המחוברים אליו יזוזו גם כן.
