Add new part to Profile

במקרים בהם הוספנו חלקים חדשים כמו שוחות וצינורות למערכת צינורות קיימת (בתוכנית / Plan), החלקים הללו לא יתווספו באופן אוטומטי לחתך האורך (Profile).

בטיפ היום נראה כיצד ניתן להוסיף אותם לחתך האורך.

תהליך עבודה

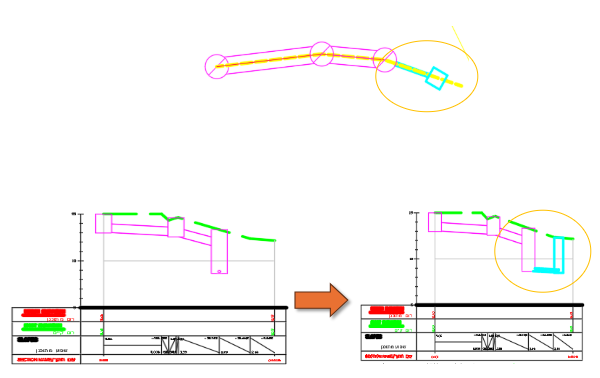

בדוגמא המוצגת הוספנו למערכת הצינורות הקיימת שוחה וצינור חדשים.

לאחר שהוספנו את השוחה והצינור החדשים בתוכנית /View Plan עדיין לא נראה אותם בחתך האורך.

על מנת להוסיף את החלקים החדשים נצטרך לבצע מספר פקודות.

סדר פעולות

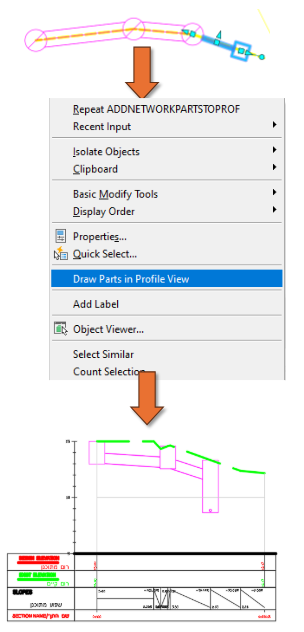

במבט על (Plan View) נבחר את החלקים החדשים (החלקים שנרצה להציג בחתך האורך)

1. נבחר את הצינור והשוחה החדשים.
2. לחצן ימני על העכבר ונבחר בפקודה  Draw Pars in Profile view.
3. נבחר בחתך האורך שבו נרצה להוסיף את החלקים.

חשוב: לוודא שהציר בתנוחה מכסה גם את האיזור של החלקים החדשים

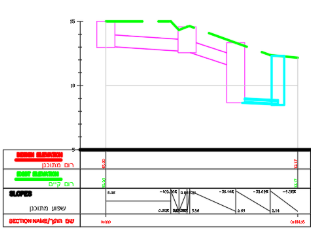

תוצאה
