Setup Sheets

FUSION מאפשרת לנו להפיק בצורה אוטומטית תעוד עבור ריצפת הייצור (Setup Sheets) בפורמט HTML

התעוד מאפשר לנו לקבל מתוך התוכנה את האינפורמצייה הנדרשת למפעיל לצורך יצור חלק על מכונת עיבוד מסויימת, אינפורמצייה זו תמנע אי הבנות ותקטין הצורך בשאלות של מפעיל המכונה.

אז מה נקבל?

• רשימת כלים הכוללת מספר הכלי, תאור הכלי-כולל תרשים ויזואלי, תפסנית כלי- במידה וקיימת, וקיזוזים,
• מידות חומר גלם.
• מיקום "בית"
• נתוני שיבוב
• גובה של "מישורי ריחוף"
•  Retract Planes

איך עושים את זה?

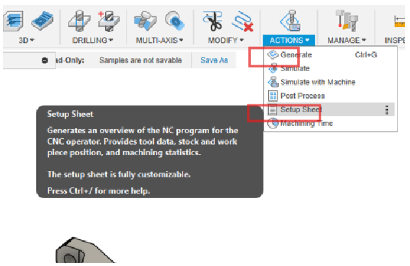

במודול הייצור MANUFACTURE, בונים את תהליך הייצור ע"פ הצורך, בגמר התהליך ולאחר בדיקתו בסימולצייה, תחת לשונית ACTIONS נבחר ב- Setup Sheet

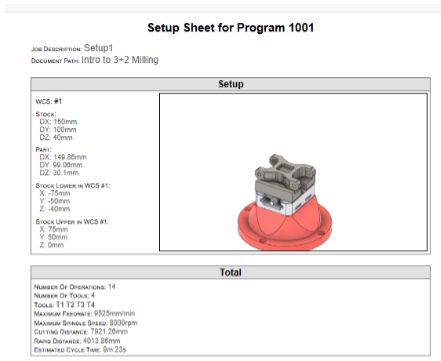

יפתח חלון שבו נגדיר את מיקום הקובץ, לאחר מכן יווצר דף HTML שבדוגמא שלנו יראה כך:

ניתן לערוך את תבנית הקובץ, כך שיתאים לצרכי הארגון.

עד כאן לעכשיו,

להתראות בפעם הבאה.
